折板シリーズ ボルト式 HRD88
製品写真

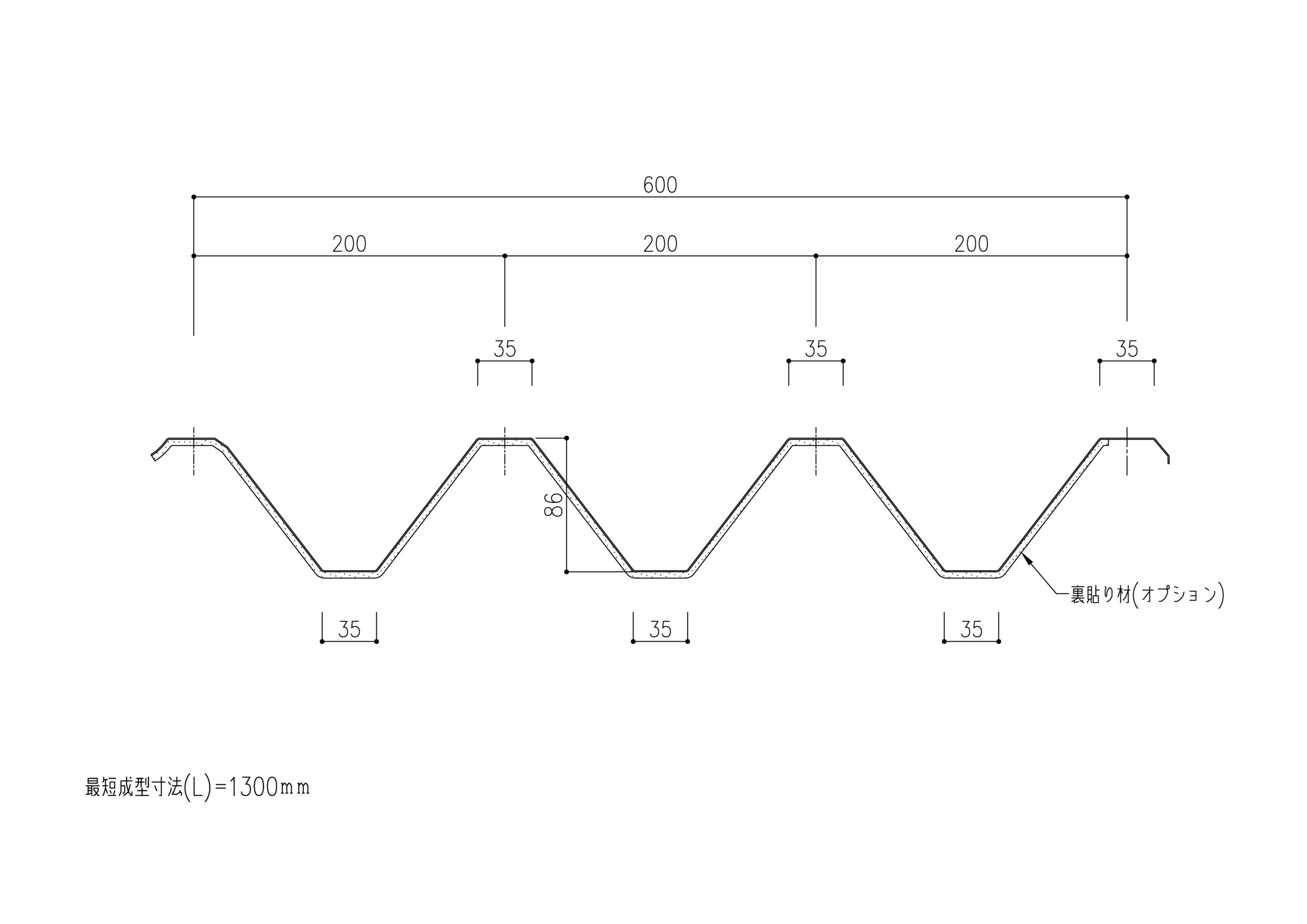

断面形状
断面性能断面性能はJISA6514曲げ耐久力試験に基づいた算出した参考値です。
| 板厚（mm） | 3.77 | 4.49 | 5.92 | 7.3 |
|---|---|---|---|---|
| 単位重量（Kg/m） | 7.54 | 8.98 | 11.85 | 14.72 |
| 単位重量（Kg/m2） | 215.94 | 259.13 | 345.50 | 431.88 |
| 正圧 断面2次モーメント | 28.69 | 34.43 | 45.90 | 57.38 |
設計参考仕様
| 品名 | ヒラシマ・ルーフ88 |
|---|---|
| 品番 | HRD88 |
| 標準働き幅 | 600mm |
| 板厚 | 0.5mm～1.0mm(ガルバリウム鋼板) / 0.6mm・0.8mm(カラーステンレス) |
| 原板幅 | 914mm |
| 使用材料 | ガルバリウム鋼板各種 |
| 勾配 | 3 ／100以上 |
| 自然曲げ率半径 | 150m以上 |
| 最短成型寸法 | 1,400mm |
| 裏貼り材（オプション） | ポリエチレンフォーム等：4mm・6mm / フネンエース等：4mm・6mm / ガラス繊維系：5mm |
| その他 | 屋根30分耐火構造認定番号 シングル葺き：FP030RF-9326(フネンエース4mm等) / シングル葺き：FP030RF-9325(ガラス繊維5mm等) / 二重葺断熱工法：FP030RF-1802(裏貼仕様はお問合せください) |
